27 Сен
by admin

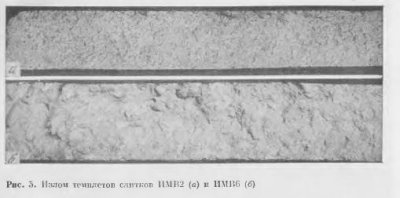

Установившаяся и обычно применяемая технология плавки магниевых сплавов с применением флюса имеет ряд недостатков. К основным из них следует отнести возможность загрязнения слитка включениями флюса с последующей коррозией, образование пыли и продуктов испарения, разложения флюсов, вызывающее, помимо общего загрязнения атмосферы цеха, интенсивную коррозию оборудования. Приготовление с применением флюса ВИ2 специальных магниевых сплавов, содержащих редкоземельные элементы, […]
27 Сен
by admin

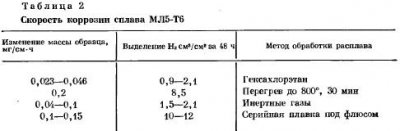

Методы ведения плавки в открытых печах, в инертной атмосфере или вакууме обусловлены взаимодействием сплава с газами (O2, H2, N2). Высокая химическая активность магния, способность загораться при нагревании, химически взаимодействовать с большинством веществ и их соединений, а также высокая упругость паров и их способность сублимировать, препятствующая плавлению в вакууме, создают серьезные трудности при разработке технологии плавки […]
27 Сен
by admin

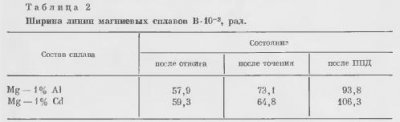

Для расширения возможностей использования магниевых сплавов в современном машиностроении все большее значение приобретают различные способы повышения их механических, технологических и эксплуатационных свойств. Одним из наиболее эффективных путей решения этой задачи является способ обработки деталей из магниевых сплавов поверхностным пластическим деформированием (ППД). При этом значительно снижается шероховатость поверхности, в поверхностном слое возникают остаточные напряжения сжатия и […]
27 Сен
by admin
Сплавы на основе магния и алюминия, так называемые легкие сплавы, являются весьма ценным конструкционным материалом. Что касается собственно магниевых сплавов, то это в некоторой степени перспективный конструкционный материал. Низкая плотность, хорошая обрабатываемость резанием, достаточно высокие механические свойства способствуют использованию магниевых сплавов в различных отраслях народного хозяйства и особенно там, где значительную роль играют вопросы снижения […]
27 Сен
by admin

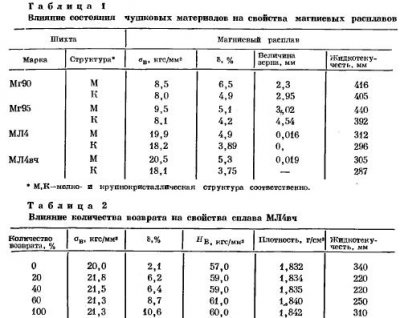

В последнее время в теории и практике литейного производства большое место отводится вопросам улучшения качества первичных чушковых металлов и сплавов, являющихся большим резервом повышения качества расплавов и свойств полуфабрикатов и изделий. При этом на повышение качества магниевых расплавов влияют чистота первичного магния и сплавов на его основе как по металлическим примесям, так и по газовым […]
27 Сен
by admin

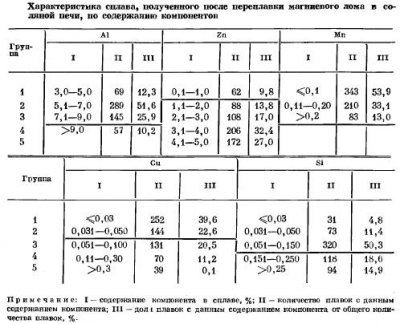

За последние годы произошло расширение сферы применения магниевых сплавов в отечественной промышленности. С увеличением магния возрастает и количество возвратного лома, представляющего собой детали из магниевых сплавов, выработавшие свой ресурс, и отходы, возникающие при обработке изделий и полуфабрикатов. Переработка магниевого лома заключается в следующем. Лом первого сорта, соответствующий по составу стандартному магниевому сплаву (так называемая прямая […]
27 Сен
by admin
Отработка техпроцессов получения качественных магниевых отливок проводилась в основном на пресс-формах, спроектированных и изготовленных для литья из алюминиевых сплавов. Доработка пресс-форм проводилась в направлении изменения конструкции с целью улучшения заполняемости рабочей полости и повышения качества поверхности и плотности отливок. Для улучшения заполняемости рабочей полости формы и повышения качества отливок 1) вводились дополнительно и увеличивались сечения […]
27 Сен
by admin

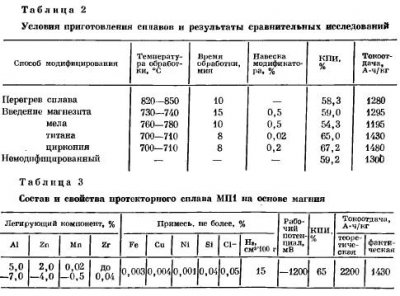

Коррозия морских и подземных металлических сооружений и конструкций наносит огромный материальный ущерб, исчисляемый только по отечественным данным многими сотнями миллионов рублей в год. Именно поэтому большое внимание уделяется созданию и применению протекторной защиты, которая для рассматриваемых объектов является одним из наиболее простых, надежных, технико-экономически обоснованных и радикальных методов борьбы с коррозией. В решении указанной проблемы […]
27 Сен
by admin

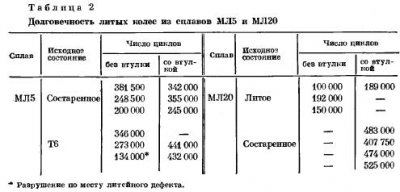

Проблема увеличения долговечности, повышения качества и конкурентоспособности отечественных легковых автомобилей в настоящее время очень важна. Одно из направлений решения этой проблемы — применение легких сплавов взамен стали с целью облегчения конструкции автомобиля. В частности, с 1972 г. ведется разработка и готовится внедрение в производство литых колес из алюминиевых и магниевых сплавов для легковых автомобилей ВАЗа. […]
27 Сен
by admin
Производство магниевого литья на заводе «Автоцветлит» было освоено в 1961 г. В настоящее время завод изготавливает из магниевого сплава 46 наименований отливок для различных модификаций силового агрегата автомобиля «Запорожец», 4 наименования отливок для Брянского объединения АвтоВАЗ, 5 наименований отливок для Коломенского завода текстильного машиностроения. Ведется подготовка производства 5 наименований корпусных магниевых отливок (вес отливки с […]
Adblock
detector
