27 Сен
by admin
Получение Нитрид ниобия можно получать, прокаливая смеси окислов и углерода в атмосфере азота. Фредерик и Зиттиг сначала восстанавливали пятиокись ниобия водородом до Nb2O3, а затем в результате взаимодействия этого окисла с углеродом и азотом получали нитрид ниобия с 12,8% N (теоретическое содержание 13% N). Без труда можно осуществить и прямую азотизацию металлического порошкообразного ниобия — […]
27 Сен
by admin
Получение При прокаливании смеси пятиокиси тантала с углеродом в токе азота всегда получают нитрид тантала с примесью карбида. Фридерик и Зиттиг получили нитрид тантала с содержанием 6,9% N (для TaN теоретически 7,19% N). Было отмечено наличие нитридов состава Ta3N5 и TaN. Чистый нитрид тантала можно получить непосредственной азотизацией металлического порошка при 1100—1200°. Попытка Чиотти получить […]
27 Сен
by admin
Получение Соединения хрома с азотом представляют особый интерес вследствие сильного влияния азота на температуру плавления чистого хрома и температуры затвердевания и превращений в высокохромистых сплавах. Большое практическое значение азотируемой высоколегированной хромистой стали с давних пор стимулировало многочисленные исследования процесса образования нитридов хрома. В твердосплавном производстве нитриды хрома не могут найти применения, так же как и […]
27 Сен
by admin

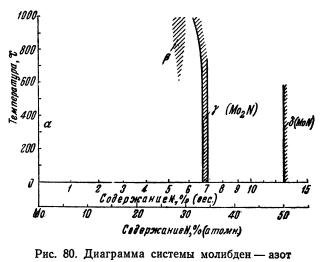

Получение Нитриды молибдена образуются медленнее, чем нитриды хрома. Урлауб получал азотсодержащий молибден, пропуская аммиак над MoCl5 или MoO3. Розенгейн и Браун нагревали MoCl3 в токе аммиака при 340°; после дополнительного отжига при 740° полученный продукт содержал лишь молибден и азот, предположительно Mo3N2. Гендерсон и Джалетли обнаружили, что при реакции молибдена с аммиаком при 850° лишь […]
27 Сен
by admin
Получение При взаимодействии металла с аммиаком образуются нитриды вольфрама, однако еще медленнее, чем нитриды молибдена. Этим объясняется то, что в опытах Гендерсона и Джалетли не удалось получить нитрид вольфрама. Сивертс и Бергнар также обнаружили, что вольфрам с азотом не реагирует до 1500°. Лафит и Грандадам установили, что до 900° вольфрам с азотом не реагирует, но […]
27 Сен
by admin
Худениус первый сообщил о получении нитрида тория при нагреве смеси хлорида тория и хлорида аммония в токе хлористого водорода. Продукт реакции, белый порошок, повидимому, имел другой состав, чем полученное позднее соединение Th3N4 коричневого цвета. Муассан и Этард сообщают об образовании нитрида тория при нагреве карбида тория в токе аммиака, а Матиньон и Коульшюттер наблюдали устойчивую […]
27 Сен
by admin
Данные первых исследований о существовании только мононитрида урана несостоятельны; сейчас известны, кроме того, нитриды U2N3 и UN2. Мононитрид урана можно получать при взаимодействии урана или гидрида урана с азотом или аммиаком или же разлагая нитриды более высокого состава в вакууме, соединяя их с металлом или восстанавливая водородом. Нитрид U2N3 получают в результате прямого взаимодействия урана […]
27 Сен
by admin

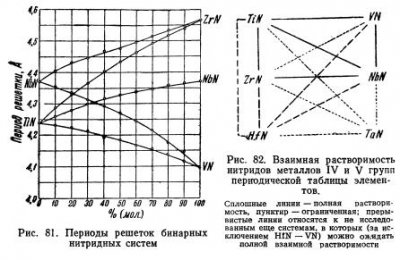

Исключая нитрид тантала, нитриды металлов IV и V групп периодической таблицы элементов обладают структурой NaCl (B1). Так же как и карбиды этих металлов, при разнице в периодах решеток менее 15% изоморфные нитриды, если они устойчивы до температуры плавления, дают полную взаимную растворимость. Для неизоморфных пар с нитридом тантала можно ожидать, подобно системе. TiC—WC, значительной растворимости […]
27 Сен
by admin

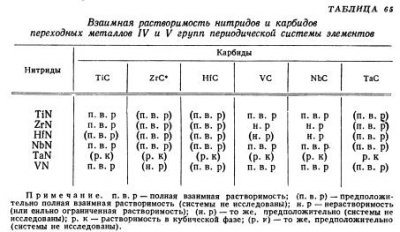

В твердых сплавах нитриды металлов IV и V групп периодической системы элементов обычно появляются в качестве изоморфных спутников соответствующих карбидов. Так, например, монокарбиды титана, циркония, ванадия, ниобия и тантала и твердые растворы этих карбидов часто содержат в твердом растворе до 10% нитридов. Системы из карбидов металлов IV группы и нитридов металлов V группы (и наоборот) […]
27 Сен
by admin

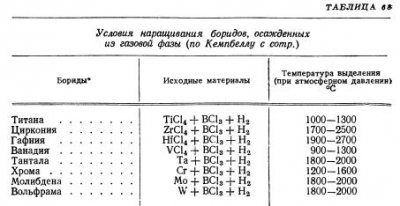

Общий метод получения боридов металлов IV—VI групп периодической системы элементов — взаимодействие этих металлов с бором или борсодержащими соединениями. Приготовление интересующих нас боридов возможно одним из следующих способов: 1) сплавление металла с бором; 2) спекание металла с бором (ниже температуры плавления); 3) взаимодействие окислов металла и бора (B2O3) в присутствии алюминия, магния кремния или углерода; […]
Adblock
detector
