27 Сен
by admin
Экскурсия в крепостной комплекс Девин в Словакии является одной из самых популярных. Крепость Девин территориально расположена недалеко от Братиславы (столицы Словакии) и в каменном веке выступала в качестве оборонительного сооружения. Эта замечательная достопримечательность в нынешнее время представляет собой живописное место отдыха. Несмотря на то, что от Девина остались одни развалины, крепостной комплекс считается одним из […]
27 Сен
by admin
Принцип работы Здесь всё основано на электропроводности воды. Напряжение подаётся электроды, погружённые в воду. Электрический ток идёт через воду, в результате выделяется Джоулево тепло, под воздействием которого и происходит превращение воды в пар в испарительном цилиндре. Одной из важных особенностью электродных генераторов является то, что за счет одинаковой температуры воды в котле и поверхностей электродов, […]
27 Сен
by admin

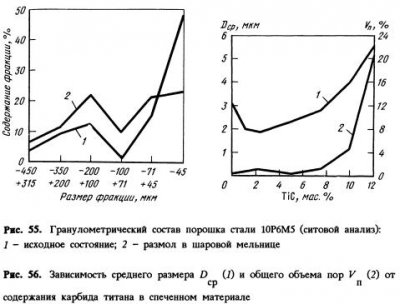

Особую группу порошковых материалов составляют карбидсодержащие стали типа «Ferro-TiC», полученные из смеси порошков легированных сталей и специально вводимых карбидов. Карбиды повышают твердость, износостойкость, улучшают режущие свойства материала, а сталь играет роль связки для карбидов, которая придает материалу вязкость, пластичность и прочностные свойства. В работе рассматривается технология получения и свойства порошковой быстрорежущей стали Р18 с добавками […]
27 Сен
by admin
При получении порошковых мартенситно-стареющих сталей введение легирующих элементов осуществляют различными способами. Известно, например, что введение легирующих элементов в виде гидридов или галоидных соединений с их последующим разложением при спекании обеспечивает получение более однородной структуры, чем при введении легирующих элементов в виде отдельных металлических порошков. Высокая гомогенность, отсутствие ликвации и дисперсная структура могут быть получены при […]
27 Сен
by admin

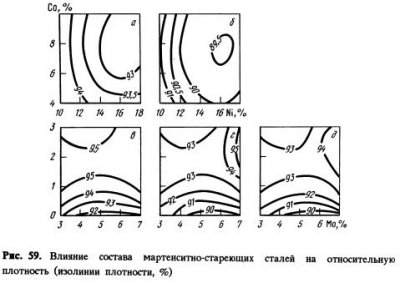

Для формирования заготовок и деталей из порошковой мартенситно-стареющей стали применяют горячее изостатическое прессование, горячую прокатку, экструдирование или комбинацию этих методов. Более распространенным способом получения заготовок из мартенситно-стареющих сталей является прессование смеси порошков в стальных пресс-формах при комнатной температуре и холодная прокатка порошков в лист. При прессовании в стальных пресс-формах возникает необходимость в оптимизации режимов, изучении […]
27 Сен
by admin

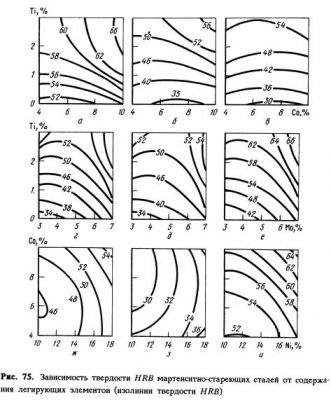

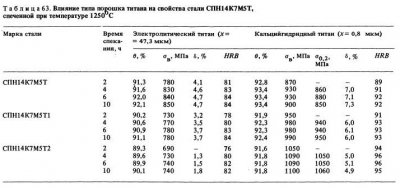

Спекание играет определяющую роль в процессе формирования комплекса физико-механических свойств сложнолегированных мартенситно-стареющих сталей. В работах изучены усадка, микроструктура, изменение механических свойств, процессы диффузии, подобраны оптимальные режимы спекания мартенситно-стареющих сталей с различным легированием. Влияние температуры и времени спекания на формирование структуры и растворимость легирующих элементов в сталях Ni-Co-Mo, Ni-Co-Mo-Ti, Ni-Ti-Al исследовано в работе. После спекания Ni-Co-Mo […]
27 Сен
by admin
Пластическая деформация спеченных мартенситно-старещих сталей позволяет существенным образом улучшить структуру, уменьшить пористость, интенсифицировать процессы упрочнения при старении. Деформация, проведенная на различных этапах технологического цикла производства спеченных мартенситно-стареющих сталей, вызывает их упрочнение. Изучению влияния пластической деформации на структуру, свойства посвящены многие работы по мартенситно-стареющим сталям. При этом в зависимости от способа деформации и выбранного состава стали […]
27 Сен
by admin

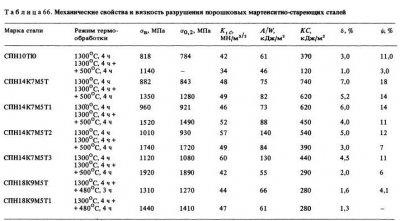

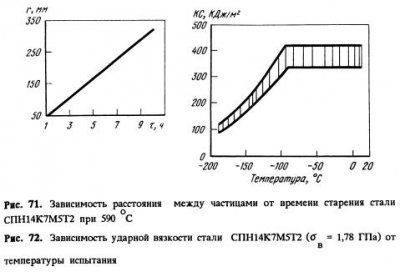

Повышение прочности компактных сталей приводит, как правило, к снижению вязкости разрушения. Для порошковых мартенситно-стареющих сталей в большинстве случаев наблюдается обратная зависимость — с повышением прочности (как в результате старения, так и с повышением содержания легирующих элементов) возрастает вязкость разрушения (рис. 76). Корреляция между характеристиками прочности и вязкости разрушения отмечалась и для других порошковых материалов. Это […]
27 Сен
by admin

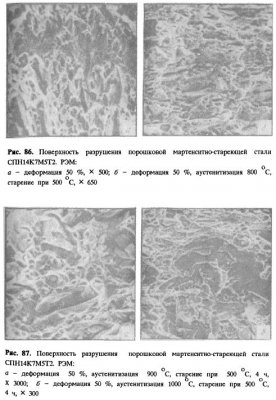

Наибольший эффект в упрочнении обеспечивают холодная деформация сталей в состаренном состоянии и дополнительное старение. Однако состаренные стали, имеющие предел текучести 1500-2000 МПа, плохо поддаются холодной пластической деформации и практическое использование этого способа упрочнения маловероятно. Поэтому представляет интерес исследование влияния на прочностные свойства и вязкость разрушения холодной пластической деформации порошковых мартенситно-стареющих сталей в закаленном (несостаренном) состоянии. […]
27 Сен
by admin
Плотность твердых сплавов определяют для контроля операции спекания. Величина плотности характеризует правильность технологического режима спекания твердых сплавов. При нормальном процессе спекания значения плотности образцов твердых сплавов различных марок должны находиться в определенных пределах. При нарушении режима спекания недопеченные твердые сплавы имеют пониженную плотность, так как изделия получаются перистыми. Недопеченные изделия могут быть исправлены повторным спеканием. […]
Adblock
detector
