27 Сен
by admin

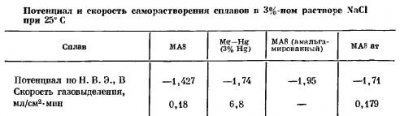

Известно, что ртуть при использовании ее в качестве легирующего компонента сплавов или при введении ее в электролит в виде растворимых солей приводит к снижению потенциала магния. Однако приготовление литых магниево-ртутных сплавов связано с большими трудностями вследствие значительной летучести ртути. Нами исследовалась возможность приготовления магниево-ртутных сплавов методом амальгамирования с последующей термодиффузионной обработкой листового магниевого сплава МА8. […]
27 Сен
by admin

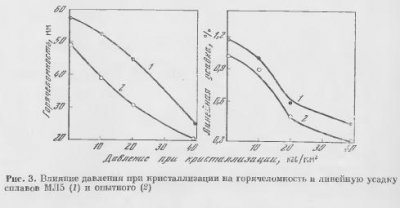

Жидкая штамповка — один из наиболее эффективных методов получения плотных, бездефектных отливок, обладающих высоким комплексом механических свойств. Для магниевых сплавов, весьма склонных к образованию рыхлот, воздействие давления на затвердевающий металл особенно благотворно. Получение плотных, высокопрочных отливок из магниевых сплавов за счет использования жидкой штамповки позволяет расширить сферу их применения. Одна из новых и интересных областей […]
27 Сен
by admin

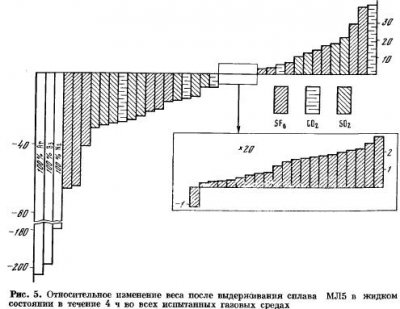

Зa последние годы проявился значительный интерес к замене флюсовой защиты магниевых сплавов при их плавке на газовую защиту. Применение газовой защиты имеет следующие достоинства. 1. Металл не загрязняется флюсовыми включениями и, следовательно, его коррозийная стойкость повышается. 2. Сокращается число обработок металла в жидком состоянии и в лучшем случае необходимость в них вообще отпадает. 3. Плавка […]
27 Сен
by admin
Широкое распространение в машиностроении и особенно в авиационной и космической технике получили монолитные детали и узлы типа панелей, лопастей, корпусов с развитой поверхностью, малой толщиной полотна, с тонкими ребрами переменного сечения, различной кривизны л геометрических обводов. Разработана технология штамповки панелей с лучевым оребрением и вафельного типа из алюминиевых и магниевых сплавов. Максимальные габариты панелей при […]
27 Сен
by admin

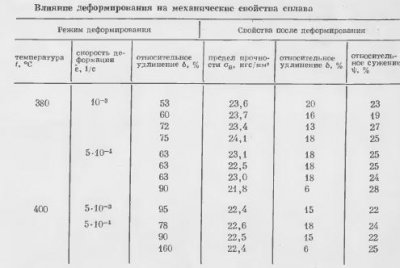

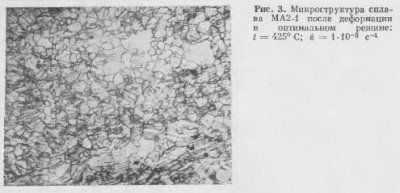

Одной из причин, ограничивающих использование листовых магниевых сплавов, является их малая технологическая пластичность. Исследованиями ряда авторов установлена возможность проявления эффекта сверх-пластичности у сплавов на магниевой основе. Формообразование деталей из магниевых сплавов в режимах сверхпластичности значительно расширяет технологические возможности этих сплавов и область их применения в конструкциях. В данной работе исследовались условия проявления эффекта сверх-пластичности у […]
27 Сен
by admin

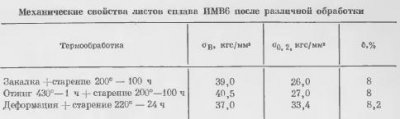

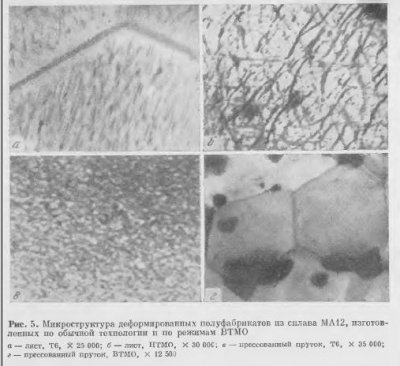

В настоящее время магниевые сплавы находят все большее применение в качестве жаропрочных материалов. Основное упрочнение жаропрочных магниевых сплавов достигается благодаря выделению из пересыщенного твердого раствора упрочняющих фаз в процессе старения. Однако существенным недостатком такой обработки магниевых сплавов является заметное понижение предела текучести в деформированных полуфабрикатах при нагреве их под закалку. Ряд работ, опубликованных за последние […]
27 Сен
by admin
В настоящее время на основе системы Mg—Y создан и разрабатывается целый ряд промышленных сплавов различного назначения. Интерес к этой системе определяется тем, что в сплавах на ее основе удачно сочетаются высокая прочность при комнатной и повышенной температурах, способность сплавов к термическому упрочнению, незначительная разница в пределах текучести на растяжение и сжатие. Однако детальные исследования этих […]
27 Сен
by admin

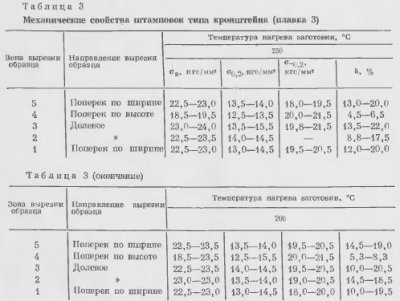

В последнее время опубликован ряд работ, посвященных отработке технологии и изучению структуры и свойств листовых и прессованных полуфабрикатов из магниево-литиевых сплавов, разработанных как в России, так и в США. Однако совсем нет сведений о штампованных полуфабрикатах из этих сплавов. Целью настоящей работы явилось опробование в промышленных условиях технологических процессов изготовления штамповок типа тел вращения (рис. […]
27 Сен
by admin

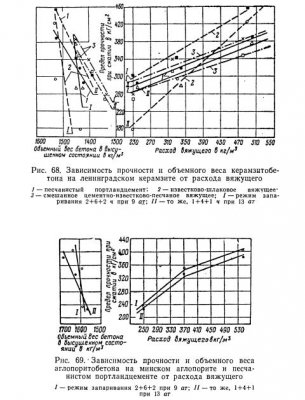

Изучению этого вопроса посвящено большое количество отечественных и зарубежных работ. Исследования показали, что сразу после автоклавной обработки бетон достигает 100% и более марочной прочности. Было установлено, что значительная часть клинкерного цемента может быть заменена тонкомолотыми кремнеземистыми добавками. Чтобы установить применимость основного закона водоцементного отношения для расчета прочности бетона автоклавного твердения, нами был проведен опыт на […]
27 Сен
by admin
Магнитное поле кругового цилиндра, лежащего горизонтально, равно полю двух нитей полюсов на бесконечно близком расстоянии одна от другой вдоль центральной линии цилиндра. Пользуясь тем же способом, который применен для нахождения ноля шара, найдем производные от выражений (41,10) по h и помножим их на приращение Δh. Заметим, что произведение 2bJΔh = 2bσΔh равно магнитному моменту M […]
Adblock
detector
