26 Сен
by admin
Для изготовления возможно более твердого и малопористого сплава в настоящее время применяют исключительно мокрый размол карбидов и сложных карбидов с кобальтом, превращая их в тонкодисперсную смесь. В качестве вспомогательных средств при мокром размоле применяют воду, дихлорэтилен, трихлорэтилен, четыреххлористый углерод, бензол, бензин, тетралин, спирт или ацетон и др. Мокрый размол, наряду с преимуществом получения высокодисперсной однородной […]
26 Сен
by admin
Попытки применить в качестве связующего металла вместо кобальта железо, никель или сплавы никель-медь, никель-хром, никель-молибден, кобальт-вольфрам, кобальт-медь, кобальт-молибден, кобальт-хром, кобальт-модибден-медь, железо-никель-хром и др. не дали благоприятных результатов (табл. 119). Применение железа и никеля как связующего средства для вольфрамокарбидного твердого сплава давало малопрочные сплавы (40—60% прочности BK твердого сплава). Причина ухудшенных свойств твердых сплавов с железом […]
26 Сен
by admin
Киффер изучал влияние карбида тантала или карбидов тантала и ниобия на твердость и прочность при изгибе вольфрамокобальтовых твердых сплавов, а также на их стойкость при резании вязких и хрупких материалов. Результаты приведены в табл. 121; на рис. 174 они воспроизведены в виде кривых. Заштрихованные области на рисунке показывают, в каких пределах технологически возможно изготовлять подобные […]
26 Сен
by admin
Результаты систематических исследований влияния карбида тантала и в особенности твердых растворов TaC-NbC на твердые сплавы WC-TiC-Co, проведенных Киффером, отражены в табл. 122. При постоянном содержании карбида титана (5; 9,5 и 15%) и кобальта (6%) изменялось содержание карбидов тантала и ниобия от 5 до 65% (вес.). С увеличением содержания TaC-NbC сильно снижалась прочность при изгибе, в […]
26 Сен
by admin
В процессе разработки твердых сплавав известный интерес представляли сплавы на основе WC-Mo2C с кобальтом, никелем или железом в качестве связующего металла. В твердых сплавах WC-Mo2C-Co можно было наблюдать максимум твердости при содержании около 63% карбида вольфрама. Прочность при изгибе этих сплавов лежит между 50 и 120 кг/мм2, причем более высокие значения соответствуют повышенному содержанию карбида […]
26 Сен
by admin

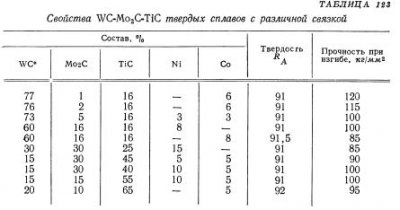

Технически большее значение, чем твердые сплавы WC-Mo2C-Ni(Co) и Mo2C-TiC-Ni(Co) имеют твердые сплавы, содержащие все три вида карбидов. В табл. 123 приведены свойства некоторых подобных сплавов. Добавки Mo2C в твердые сплавы на основе WC-TiC повышают твердость за счет прочности при изгибе. При повышенном содержании Mo2C получаются более вязкие сплавы, если вместо кобальта в качестве связующего металла […]
26 Сен
by admin

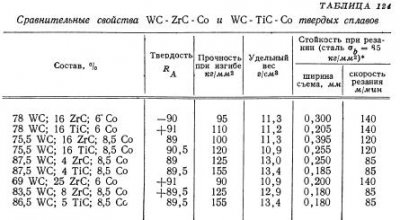

Киффер всесторонне исследовал пригодность WC-ZrC-Co твердых сплавов для обработки резанием вязких материалов. В табл. 124 приведены свойства и стойкость при резании стали испытанных сплавов по сравнению с обычными твердыми сплавами WC-TiC-Co. Замена карбида титана на такое же количество карбида циркония приводит к пригодным, но менее качественным твердым сплавам, чем торговые марки WC-TiC-Co. Если же в […]
26 Сен
by admin

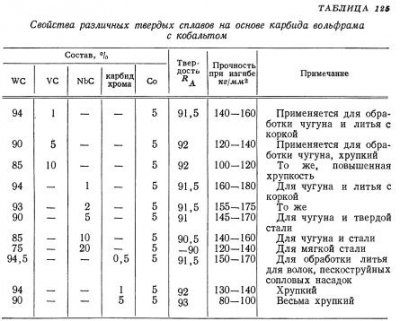

Карбиды VC и Cr3C2 до сих пор лишь иногда применялись на практике в качестве добавок к WC. В небольшом количестве они повышают твердость, а в больших количествах усиливают хрупкость. Хром и Cr3C2 в количестве 0,1-0,5% часто являются примесями BK твердых сплавов, попадая туда из мельничного барабана нержавеющей стали или из стеллитоподобной футеровки мельниц в процессе […]
26 Сен
by admin

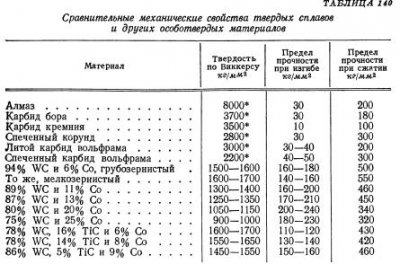

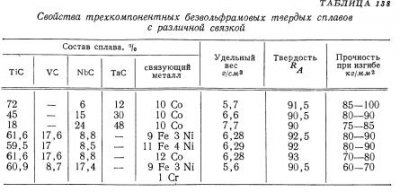

Патентные соображения, экономические причины, отчасти дефицит сырья приведи к многочисленным исследованиям и попыткам полностью или частично заменить в спеченных твердых сплавах карбид вольфрама другими карбидами или иными твердыми веществами. При полной замене карбида вольфрама (в дальнейшем речь будет идти только об этом) можно пойти двумя путями: 1) попытаться применить такие твердые вещества, как, например, нитриды, […]
26 Сен
by admin

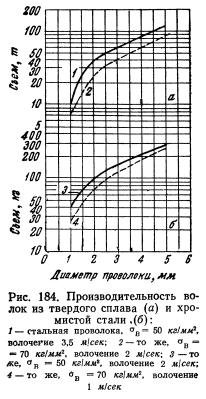

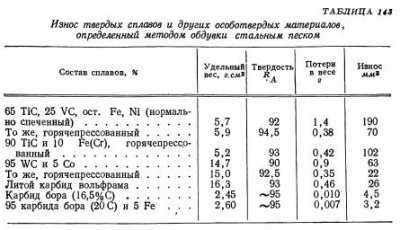

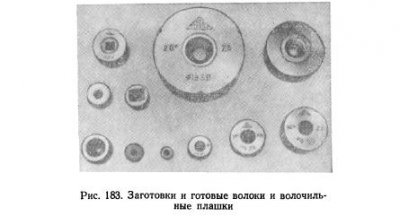

Для уменьшения и регулирования износа металлических материалов, в частности посредством легирующих присадок, следует изучить отдельные факторы, влияющие на процесс износа. Процесс износа спеченных твердых сплавов, состоящих преимущественно из карбидов металлов, вследствие специфичности методов производства и обусловленных этим образований характерной структуры часто протекает иначе, чем у обычных металлических материалов. К факторам, сильно влияющим на стойкость в […]
Adblock
detector
