27 Сен
by admin
Легирование порошковых сталей в отличие от литых имеет ряд характерных особенностей, обусловленных спецификой их получения. Структура порошковых легированных сталей и их свойства зависят от способов получения сталей и технологических особенностей получения. Можно назвать следующие основные способы получения порошковых легированных сталей: приготовление поликомпонентных смесей из порошков железа и легирующих элементов и последующая их обработка; применение легированных […]
27 Сен
by admin
Большинство легирующих элементов образуют в сталях фазы либо с железом, либо друг с другом, и только некоторые из них могут присутствовать в структурно-свободном состоянии (например, свинец, висмут, иногда графит). Согласно традиционной классификации, образующиеся в легированных сталях фазы принято делить на твердые растворы и промежуточные соединения, к которым относят фазы внедрения, фазы Юм-Розери, фазы Лавеса и […]
27 Сен
by admin
Медь — один из первых элементов, примененных для легирования порошковых материалов на основе железа. Введение меди расширяет область v-железа, т.е. повышает точку и понижает точку (рис. 3). Растворимость меди в v-железе больше, чем в a-железе. Максимальная растворимость меди в v-твердом растворе составляет примерно 9 % при 1094 С, а в а-железе — 1,4 % при […]
27 Сен
by admin
Учитывая, что пластическое деформирование порошковых материалов сопровождается снижением пористости, представляется перспективным применение горячей пластической деформации для упрочнения порошковых мартенситно-стареющих сталей. Это позволит снизить энергосиловые затраты на деформирование по сравнению с холодным способом деформации и совместить в одной технологической операции закрытие и заваривание пор. Заготовки для горячей деформации получали холодным формованием и последующим вакуумным спеканием по […]
27 Сен
by admin
Определение вязкости разрушения и предела текучести порошковых мартенситно-стареющих сталей позволяет оценить их конструктивную прочность при статических нагрузках, используя следующее уравнение: где о — напряжение, действующее перпендикулярно к поверхности трещины; aс — критический размер дефекта; эллиптический интеграл второго рода; а и с — малая и большая оси эллипсообразной трещины. На рис. 93 приведены зависимости критического разрушающего […]
27 Сен
by admin
В настоящее время наиболее широкое применение получили три основных метода производства легированных порошков нержавеющих сталей: распыление расплавов; совместное восстановление окислов и металлических порошков; диффузионное насыщение из точечных источников. В России изготовляют легированные порошки нержавеющих сталей широкого ассортимента. За рубежом порошки нержавеющих сталей в основном производят распыление расплава (табл. 71). НПО «Тулачермет» производит восстановленные порошки нержавеющих […]
27 Сен
by admin

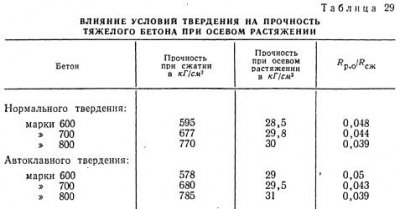

Предел прочности при изгибе имеет большое значение для конструкций, подвергающихся изгибающим усилиям (балки, прогоны, панели перекрытий). Эта характеристика достаточно хорошо изучена для бетонов нормального твердения. Влияние автоклавной обработки на предел прочности при изгибе проверялось нами на бетоне состава 1:2, 34:3,75 с В/Ц = 0,55 при расходе цемента 320 кг/м3. Бетон приготовлялся пластичной консистенции удобоукладываемостью 20 […]
27 Сен
by admin

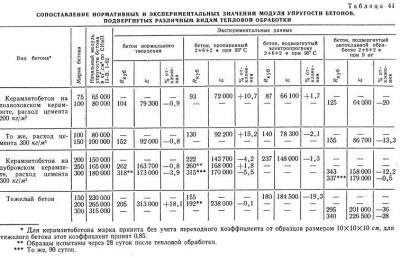

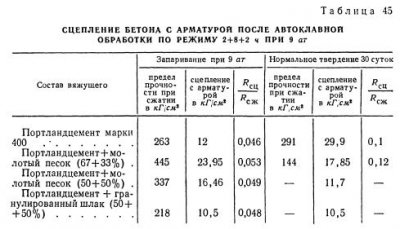

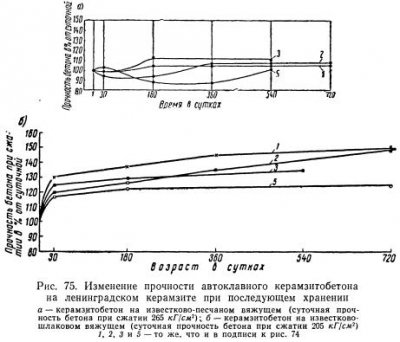

Наряду с проверкой строительных свойств бетона автоклавного твердения в раннем возрасте были проведены опыты по изучению изменения его прочности во времени при различных условиях последующего твердения. Для выяснения этого вопроса, а также влияния длительного твердения образцов на прочность тяжелого бетона в 1940 г. проф. С.А. Мироновым были проведены опыты. Образцы бетона изготовлялись на различных цементах: […]
27 Сен
by admin
Считается установленным, что свойства бетонов определяются не только составом и структурой цементирующего вещества, но и его пористостью. При этом физико-технические свойства бетонов зависят от величины общей пористости и ее характера. По данным Кобле и Кингери, различный характер пористости при одинаковой общей пористости может изменить проницаемость и прочность материала от 5 до 10 раз. Весьма важное […]
27 Сен
by admin

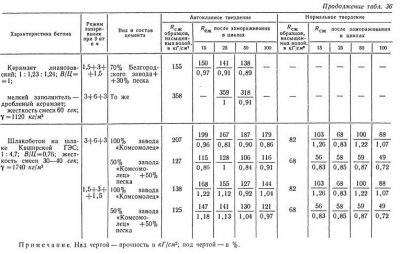

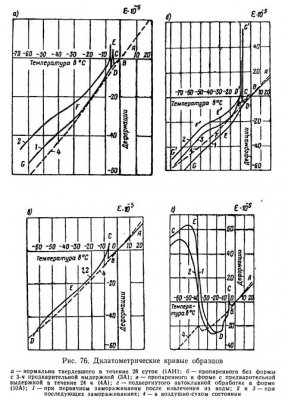

Бетонные и железобетонные конструкции испытывают наибольшее разрушающее действие от многократного замораживания и оттаивания. Разрушение бетона конструкций происходит в результате того, что замерзающая в его порах вода, увеличиваясь в объеме, создает напряжения, превышающие предел прочности материала. Для того чтобы не возникали значительные напряжения, замерзающая в порах вода должна иметь возможность расширяться, перемещаясь в свободные пространства, выполняющие […]
Adblock
detector
