26 Сен
by admin
Вместо компактных изделий из карбидов можно наносить карбидные покрытия на соответствующую металлическую основу. Основываясь на работах Ван-Аркеля и особенно Moepca, Кемпбелл с сотр. исследовали образование карбидных покрытий осаждением из газовой фазы. На металлической основе, нагретой до достаточно высокой температуры, разлагают смесь паров, состоящую из галоидов металлов, окиси углерода (или углеводородов) и водорода; одновременно с разложением […]
26 Сен
by admin
О применении при высоких температурах нитридов переходных элементов IV—VI групп периодической системы или твердых растворов нитридов с карбидами этих металлов нет никаких сведений, хотя нитриды (особенно металлов IV и V групп) — тугоплавкие и устойчивые соединения. Неоднократно отмечалось появление TiN в пленке окислов твердых сплавов, содержащих TiC. Чиотти описал получение заготовок из TiN, ZrN, TaN, […]
26 Сен
by admin

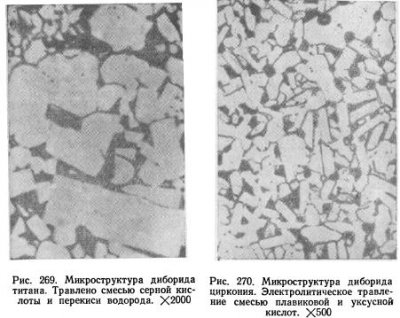

Систематическому изучению боридов положил начало Шварцкопф. Тугоплавкие бориды переходных металлов IV—VI групп периодической системы рассматриваются как наиболее перспективные высокотемпературные материалы. Особенно твердыми, тугоплавкими и стойкими против окисления являются бориды титана и циркония. При пропитке образцов борида хрома высокожаропрочными сплавами (нимоник, виталлиум, гастеллой), предложенной Гетцелем, получаются довольно жароупорные образцы, но сильно отличающиеся по свойствам один от […]
26 Сен
by admin

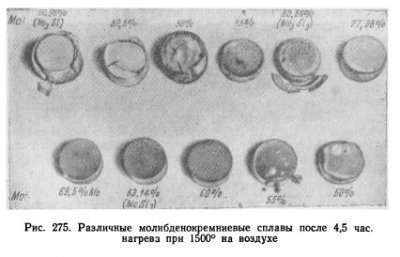

Техническое применение силицидов как высокотемпературных материалов связано с их сравнительно высокими температурами плавления, высокой химической устойчивостью и жароупорностью. В многочисленных работах Кемпбелла с сотр. описано получение силицидных покрытий на металлах IV—VI групп периодической системы. Несмотря на разнообразие возможных применений подобных покрытий, данных по этому вопросу мало. При изучении синтетически приготовленных сплавов систем Ta-Si; Mo-Si и […]
26 Сен
by admin

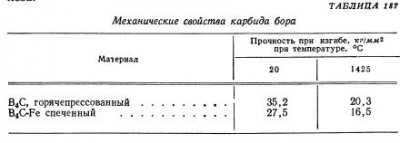

Рышкевич описал электротермическое получение карбида бора B4C и привел следующие значения прочности при изгибе горячепрессованных образцов: 35,2 кг/мм2 при комнатной температуре; 29,5 кг/мм2 при 650° и 24,6 кг/мм2 при 1100°. По данным автора, модуль упругости при комнатной температуре равен 29 600 кг/мм2. Кратковременная прочность карбида бора при 980° равна 15,8 кг/мм2, при 1425°— 16,5 кг/мм2 […]
26 Сен
by admin
Чистые тугоплавкие окислы, как, например, BeO, Al2O3 и ZrO2 и окисные соединения — такие, как силикаты и алюминаты, сочетают обычно хорошую стойкость против окисления с высокой жаропрочностью. Во время второй мировой войны европейские исследования в этой области привели к развитию материалов — заменителей высоколегированной стали, т. е. заменителей сплавов, которые применяют при температурах ниже 800°. […]
26 Сен
by admin
Керамические защитные покрытия служат главным образом для защиты тугоплавких металлов, например, молибдена, обладающего достаточно хорошей жаропрочностью, но не стойкого против окисления. Так как в металлических деталях с защитными керамическими покрытиями нагрузку воспринимает в основном металл, то к защитным покрытиям не предъявляют особых требований по прочности. Важнейшими факторами, определяющими применимость защитных покрытий, являются: ударная вязкость, термостойкость, […]
26 Сен
by admin

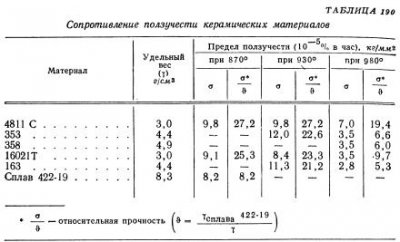

Изделия из чистых окислов, смеси окислов или силикатов имеют хорошую жароупорность и жаропрочность, но их термостойкость оставляет желать много лучшего. Кроме того, они хрупки; их коэффициент линейного расширения отличен от коэффициента расширения металлических материалов, употребляемых, например, в дисках турбин. Это затрудняет крепление керамических лопаток на металлических дисках. Введение в окислы металлических добавок позволяет по крайней […]
26 Сен
by admin
Основной смысл разработки турбинных материалов из спеченной стали, пропитанной медью, заключается в стремлении изыскать массовые технически доступные и дешевые способы изготовления изделий. В частности, лопатки из спеченной стали получают способом двойного прессования, пропитывают медными сплавами и подвергают последующей термической обработке на требуемую прочность и пластичность. Стойкость против окисления примерно до 500° создается благодаря плотным хромовым […]
26 Сен
by admin
Сицилийский бассейн расположен в юго-восточной части о. Сицилия (Италия). С севера и северо-запада складчатым обрамлением бассейна служат Сицилийские Апеннины, являющиеся продолжением апеннинской ветви Средиземноморской геосинклинальной области. На северо-востоке бассейн ограничен Пелоританскими горами, сложенными древними кристаллическими и метаморфическими нородами. На юго-востоке складчатое обрамление отсутствует; бассейн открывается в Средиземное море. Выделение Сицилийского бассейна в качестве самостоятельного носит […]
Adblock
detector
