27 Сен
by admin
Получение При получении молибдена в электропечи Муассан установил, что этот молибден образует с кремнием тугоплавкий силицид. Вигуро считает продукт, выделенный им химически из сплава молибден-кремний, силицидом Mo2Si3. Однако гомогенность этого соединения не доказана. Гомогенной фазой является, по-видимому, дисилицид MoSi2, полученный алюминотермическим способом из смеси MoO3, SiO2, Al и S или расплавлением молибдена с кремнистой медью […]
27 Сен
by admin
Получение При оплавлении кремния и вольфрама в электропечи был получен продукт с высокой твердостью. Соединение W2Si3 было получено Вигуро при сплавлении WO3 и Si в электропечи с последующим электролитическим выделением его из расплава. Фриллей в результате своих исследований также получил этот продукт. Дисилицид WSi2 был получен непосредственным оплавлением компонентов в присутствии силицида меди в электропечи, […]
27 Сен
by admin
О существовании силицида тория впервые упоминают Ведекинд и Фетцер. Он был получен сплавлением смеси алюминия, металлического тория и кремния с последующим химическим выделением в чистом виде. Ведекинд применял также метод горячего прессования, синтезируя сплавы из компонентов. Структура дисилицида ThSi2 описана Брауэром и Митиусом. Это тетрагональная решетка с постоянными а = 4,126 А, с = 14,346 […]
27 Сен
by admin
Дисилицид USi2 был выделен Дефаском из продукта алюминотермической реакции смеси U3O8, SiO2, Al и S последовательной обработкой кислотами и щелочами. Брауэр и Хааг получали силицид урана взаимодействием элементов в жидком алюминии. Этими авторами твердо установлено наличие в системе уран — кремний соединения USi2, структура которого описана в работе. Захариазен обнаружил, кроме того, силициды U3Si, U3Si2 […]
27 Сен
by admin
Системы силицидов переходных металлов IV—VI групп до настоящего времени изучены лишь частично. Согласно Кифферу, изоморфные силициды должны быть взаимно растворимы при условии соблюдения соотношений размеров. Доказана полная взаимная растворимость в системе MoSi2—WSi2 и в системе Cr2Si—V2Si. Дисилициды молибдена и вольфрама имеют с дисилицидом хрома лишь ограниченную растворимость. В системах MoSi2—TiSi2 и WSi2—TiSi2 отмечается широкая область […]
27 Сен
by admin
В литературе нет данных о трехкомпонентных системах: переходный металл IV—VI групп периодической системы — кремний — углерод (азот), о взаимодействии силицидов с углеродом (азотом), карбидов (нитридов) с кремнием и, наконец, силицидов с карбидом (нитридом) при высоких температурах. Некоторые аналогии могут быть выведены, например, из системы Fe—Si—С. Плавка силицидов в графитовых тиглях показывает, что у кремния […]
27 Сен
by admin

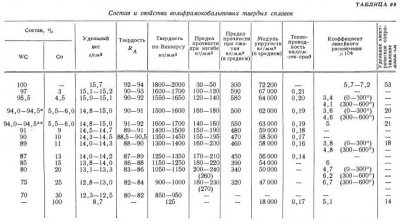

Вследствие большой разницы в удельных весах различных марок твердых сплавов [WC-Co; WC-TiC-Co; WC-TiC-TaC(NbC)-Co] это определение представляет удобное средство для оценки состава сплава и позволяет, кроме того, избежать случайного перепутывания марок. Удельный вес твердых сплавов сильно зависит от содержания карбида титана, в меньшей степени — от кобальта. Если определять удельный вес по правилу смешения (аддитивности удельных […]
27 Сен
by admin
Прочность при изгибе твердых сплавов лучше всего характеризует вязкость соответствующей марки, т. е. ее сопротивление ударным нагрузкам, образованию трещин при пайке и шлифовке и вообще совместному действию напряжений сжатия и растяжения, например у волок, штампов, валков и т. п. Прочность при изгибе обычно испытывают на образцах 5х5х60 мм, которые закладывают в каждую садку печи при […]
27 Сен
by admin

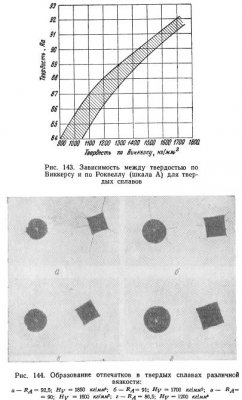

Большое практическое значение имеет определение твердости, потому что она вместе с прочностью при изгибе представляет важнейшее свойство твердых сплавов, влияющее на их стойкость в работе. Следует учесть, что наиболее употребительные твердые сплавы лежат по шкале твердости Mooca между топазом и корундом, следовательно, значительно тверже, чем известные до сих пор металлические материалы. Поэтому возможно испытание только […]
27 Сен
by admin

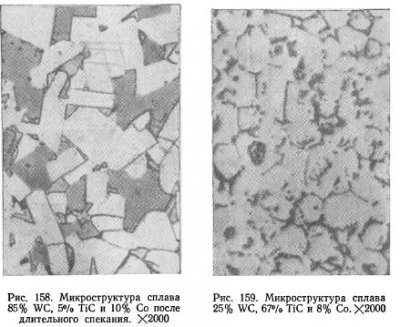

Для характеристики твердых сплавов можно использовать физические величины магнитного насыщения и коэрцитивной силы. В твердых сплавах, как правило, ферромагнитны только кобальт или небольшое количество железа или никеля. Карбид вольфрама, а также хрупкие двойные карбиды (n-фаза), которые могут образовываться при недостатке углерода или неправильном спекании, немагнитны. В намагничивании участвует, следовательно, только кобальтовая составляющая, не связанная в […]
Adblock
detector
