27 Сен
by admin
В настоящее время рентгенографический способ — необходимое средство изучения тонкой структуры твердых металлических соединений и твердых сплавов. Значение рентгеноисследований для определения кристаллической структуры и периодов решетки карбидов, нитридов, боридов и силицидов, а также их систем подробно освещено ранее. Опыт этих исследований имеет огромнейшее значение также для практических испытаний спеченных твердых сплавов. Эти испытания большей частью […]
27 Сен
by admin
Свойства твердых сплавов, так же как и других спеченных материалов, зависят от плотности. Поэтому технологически всегда стремятся создать возможно более плотные и беспористые твердые сплавы. Однако пористость твердого сплава только тогда вредна, когда общая пористость или объем наиболее крупных пор превышает определенные границы. Особо существенное значение имеют испытание и оценка пористости твердосплавных изделий (волоки, валки […]
27 Сен
by admin
Анализ микроструктуры твердых сплавов показывает, что существует принципиальная связь между этой структурой и физическими и механическими свойствами сплава и стойкостью при резании. Так, на твердость и вязкость твердого сплава в известных пределах могут влиять форма образования, размеры, распределение и гомогенность карбидной фазы. Твердые сплавы с мелкозернистой структурой обладают большей твердостью, в то время как крупнозернистая […]
27 Сен
by admin

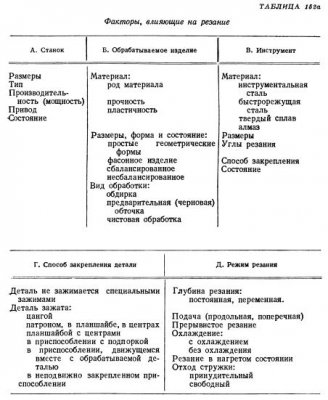

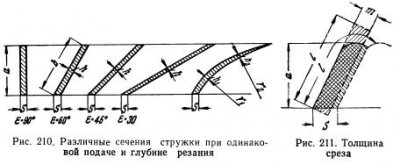

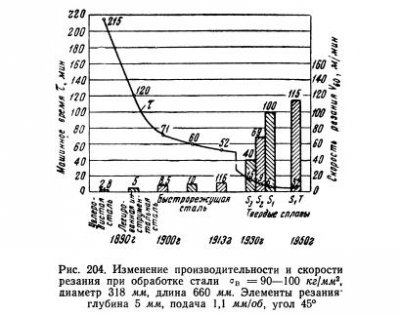

Исследования и контроль твердости, вязкости и структуры твердых сплавов интересуют преимущественно изготовителя. Для потребителя же решающее значение имеет зависящая от названных свойств стойкость при резании (или режущая способность). Поэтому к числу важнейших методов испытаний принадлежит определение способности резания твердыми сплавами при точении, фрезеровании, строгании и сверлении. Для сопоставления стойкости твердых сплавов различного состава при различных […]
27 Сен
by admin

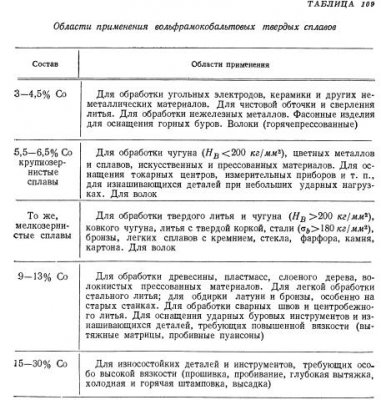

Как уже сообщалось, сплавы BK были первыми спеченными твердыми сплавами, которые приобрели большое промышленное значение. Сплавы BK предназначены преимущественно для обработки резанием материалов с прерывистой стружкой и для изготовления износостойких изделий. В табл. 99 представлено изменение физических и механических свойств вольфрамокобальтовых твердых сплавов с различным содержанием кобальта. Для сравнения приведены также свойства чистого карбида вольфрама […]
27 Сен
by admin

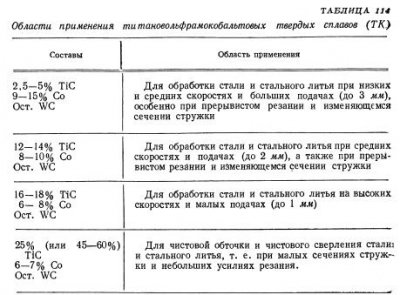

Легирование BK твердых сплавов карбидом титана или, еще лучше, TiC-WC твердым раствором значительно улучшает их стойкость против окисления, твердость и жаропрочность, так что такими твердыми сплавами можно обрабатывать материалы, образующие непрерывную (сливную) стружку, в частности стали. Благоприятно влияет также пониженная теплопроводность и более низкая склонность к привариванию стружки при обработке резанием стали и других материалов, […]
27 Сен
by admin

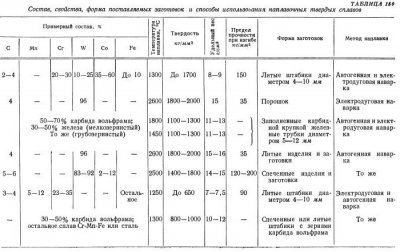

Экономичность бурения в горном деле и строительстве подземных сооружений зависит в первую очередь от сопротивляемости лезвия бура сильному износу. Вследствие этого вскоре после внедрения твердых сплавов в процессы резания металлов были сделаны попытки применить эти высокоизносоустойчивые материалы для бурения горных пород. Сначала результаты были не очень удовлетворительные из-за хрупкости твердых сплавов, в особенности литых. Лишь […]
27 Сен
by admin

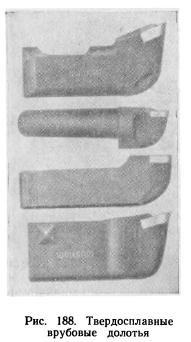

Буровые коронки для бурения месторождений калийных солей и угля. Для бурения шпуров в различных солях, минералах и угле широкое применение нашли армированные твердым сплавом головки вращательных буров. Решающее значение при вращательном бурении минералов и угля имеет то, что при прочих равных условиях производительность бурения в значительной мере зависит от формы лезвия. Винтер исследовал 24 разные […]
27 Сен
by admin
Долота для ударного бурения с твердосплавными пластинками. В то время как уголь, соли и мягкие горные породы бурят вращательными бурами или полыми буровыми коронками, бурение шпуров и всякого рода скважин в горных породах средней крепости и твердых горных породах осуществляют методом ударного бурения. Этот метод имеет огромное значение при всякого рода скальных работах, при проходке […]
27 Сен
by admin

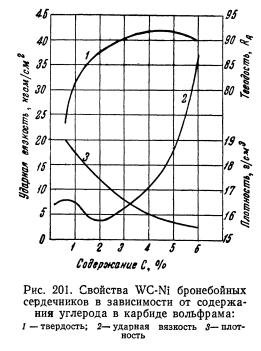

Мысль об использовании высокого удельного веса вольфрама и вольфрамосвинцовых псевдосплавов для баллистических целей нашла свое отражение уже в патентных предложениях 1902 г. Позднее возникла мысль об использовании для той же цели карбидов вольфрама высокой твердости и прочности, а также достаточно высокого удельного- веса (монокарбида WC — 15,6 г/см3, W2C — 16,6 г/см3). Уже в 1929 […]
Adblock
detector
