26 Сен
by admin

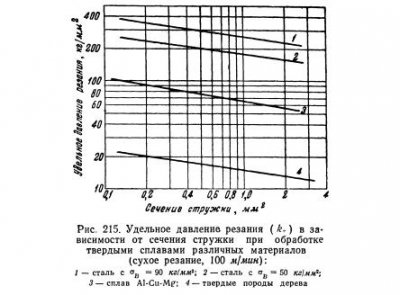

Образование стружки На основании измерений разных значений усилий резания при низких скоростях резания и прямого наблюдения за процессом резания (высокоскоростные съемки) можно следующим образом представить в основных чертах образование стружки. Режущая кромка инструмента деформирует прежде всего поверхность обрабатываемого изделия. При определенном давлении возникают напряжения, приводящие к разрушению материала; отдельные частицы начинают скалываться в виде отдельных […]
26 Сен
by admin
Как уже указывалось, температура играет большую роль при возникновении нароста на резце и при износе режущей кромки. Для стальных инструментов, у которых с ростом температуры падает прочность и твердость, температура резания имеет решающее значение. При применении твердосплавных инструментов критический диапазон температур лежит гораздо выше, чем у быстрорежущей стали, не говоря уже об углеродистой. Тем не […]
26 Сен
by admin

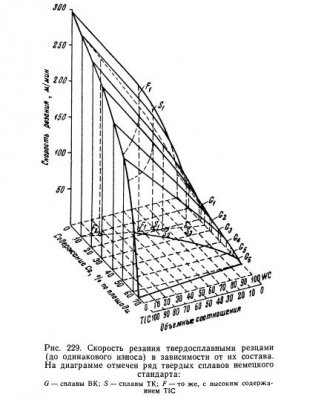

Определение стойкости Под стойкостью режущего инструмента понимают период времени, в течение которого заточенная пластинка инструмента производит работу без переточки. Опыты по определению стойкости имеют особое значение как для оценки обрабатываемости резанием материала, так и для оценки степени пригодности режущего материала, и позволяют получить данные о рекомендуемых скоростях резания. Стойкость разных режущих материалов при обработке определенного […]
26 Сен
by admin

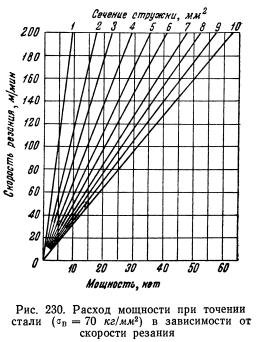

Так как твердые сплавы допускают значительно более высокие скорости резания и большие поперечные сечения стружки, то они требуют более мощных станков. В табл. 155 приведены скорости резания и потребные мощности при обработке стали разной прочности твердым сплавом и быстрорежущей сталью. При обработке материалов повышенной прочности нарастание скорости резания опережает повышение мощности. Данные о возможных скоростях […]
26 Сен
by admin
Твердый сплав представляет собой материал высокой ценности, требующий экономного применения. Более или менее крупные инструменты, детали машин и приборы изготовляют составными — твердый сплав применяют лишь там, где имеются высокие нагрузки. Так, например, в токарных и строгальных резцах или других режущих инструментах из твердых сплавов используют только пластинки, а для остальной части инструмента применяют сталь. […]
26 Сен
by admin

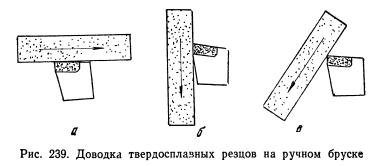

Ввиду высокой твердости, сравнительно большой хрупкости, малой теплопроводности, особенно у сплавов с высоким содержанием карбида титана, и особого значения углов резца заточку и переточку твердосплавных инструментов необходимо производить с гораздо большей тщательностью, чем это требуется для быстрорежущей стали. Предпосылкой для хороших условий резания и высокой стойкости твердосплавных инструментов являются острые и свободные от зазубрин лезвия. […]
26 Сен
by admin

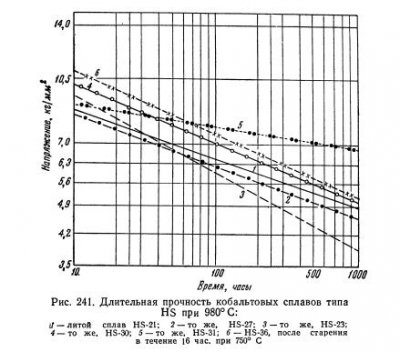

В течение последних 25 лет возросла потребность в материалах, обладающих повышенной прочностью при высоких температурах. Пока требования определялись условиями эксплуатации паровых машин, паровых турбин и химических аппаратов и рабочие температуры при этом не превышали 500°, можно было ограничиться сплавами на железной основе. В этот период были разработаны различные жаропрочные сплавы на основе железа с добавками […]
26 Сен
by admin

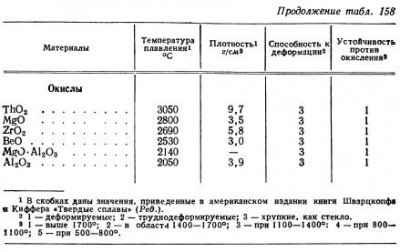

Требования, предъявляемые к высокотемпературным материалам на основе металлических соединений или на основе окислов, различны для. разных областей применения. На турбинные лопатки, например, действует центробежная сила; они подвергаются тепловым и вибрационным нагрузкам. И в данном случае, наряду с требованиями механической прочности, важны также высокая жароупорность и удовлетворительная ползучесть; при этом предпочтителен материал с меньшим удельным весом. […]
26 Сен
by admin

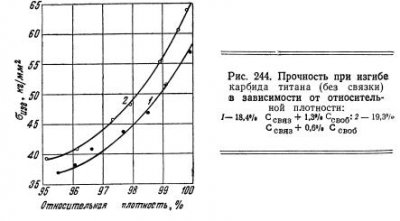

Свойства чистых горячепрессованных TiC и ZrC в сравнении с соответствующими свойствами других горячепрессованных материалов были исследованы Ганглером с сотр. В табл. 169 приведены удельные веса, коэффициенты линейного расширения и значения предела прочности при кратковременных испытаниях. При температуре испытания 980° TiC имеет более высокую прочность при растяжении, чем ZrC, при 1200° соотношение меняется. При оценке данных […]
26 Сен
by admin
Кроме горячепрессованных образцов чистых TiC и ZrC, исследовались также карбиды других металлов. Так, Вильямс описывает получение и свойства горячепрессованных образцов из чистого WC. Чиотти изготовлял фасонные образцы из TaC, NbC и UC. Помимо неудовлетворительной стойкости этих карбидов в окислительной атмосфере, они (без связки) сравнительно хрупки. Такие материалы можно применять лишь для изготовления тиглей и деталей […]
Adblock
detector
